某機場一跑道、二跑道導航臺，均選用廣州銀訊公司自主研發及生產的ZMUX-1100系列SDH光傳輸設備與ZMUX-4102多業務接入與傳輸設備，實現遠端導航臺與局端監控中心之間傳輸導航業務信號。

    本系統一跑道與二跑道均涉及：北航臺、北下滑、南下滑、南航向，4個遠端站；與監控中心，1個局端站。

    每個遠端站各安裝1臺ZMUX-1102設備與1臺ZMUX-4102設備，局端站安裝2臺ZMUX-1104設備與2臺ZMUX-4102設備，組成一跑道與二跑道兩套獨立工作622M光環網傳輸系統，滿足雙環網（內環與外環）鏈路保護傳輸，保證核心導航設備的遙控信號能自動切換內環與外環。

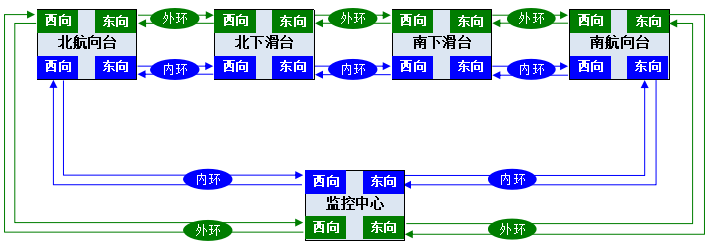

    上圖所示，藍色環為內環，綠色環為外網，與傳統的單自愈環雙方向保護相比，雙自愈環提供四方向保護功能（內環東西雙向、外環東西雙向），冗余保護能力提高，每個遠端站導航業務通過雙環四向保護傳輸?shù)奖O(jiān)控中心，保障導航業務高安全、可靠性傳輸。

    當某個遠端站ZMUX-1102設備的內環東西雙向鏈路均遭受到故障時，遠端站導航業務自動切換至外網傳輸?shù)奖O(jiān)控中心。

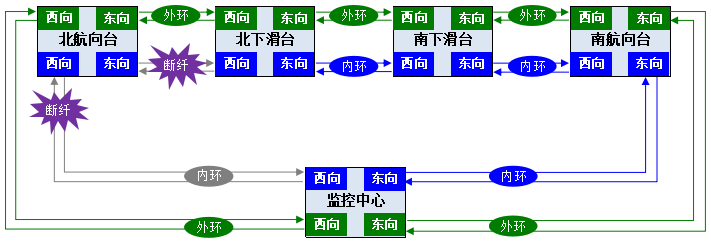

    上圖所示，北航向臺內環東向與西向的光纖均故障，導航業務無法通過內環進行傳輸。當系統檢測到北航向臺內環雙向均故障時，自動將北航向臺的導航業務切換至外環進行傳輸。每個遠端站提供四個鏈路方向保護傳輸，只要任意一個方向工作正常，導航業務即可正常通訊傳輸。
